型号: VMC300

名称: 小型五轴加工中心


适合小零件加工、科研单位五轴零件加工,高校、职业五轴数控教学等。

  • ■ 紧凑设计,占地面积小,空间利用率高.
  • ■ 5轴联动,配置YORNEW M5五轴联动数控系统,支持RTCP刀尖跟随功能.
  • ■ 10工位快速换刀系统,使用气压0.6 Mpa.
  • ■ 模块化设计,易于维护,可靠、耐用、高性价比.
  • ■ 兼容国际标准G代码和多种CAM软件(MasterCAM,UG等).
  • ■ 应用于高校科研单位:首板、样品,小批量产品加工.

小型五轴加工中心
小型五轴加工中心

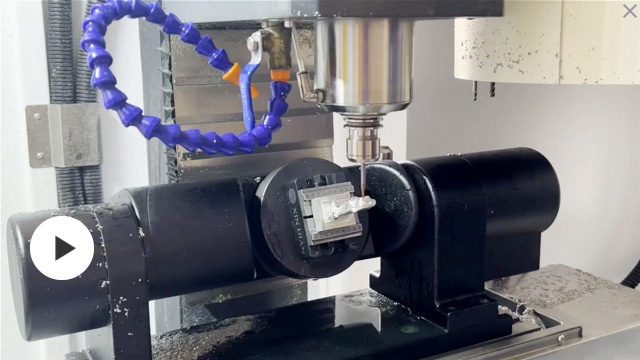

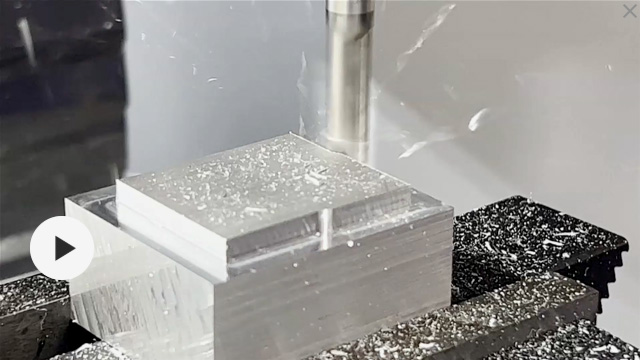

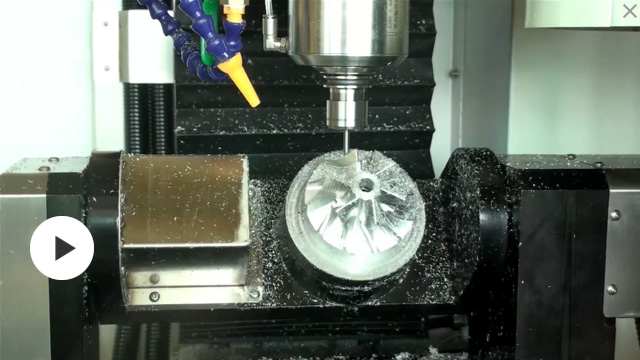

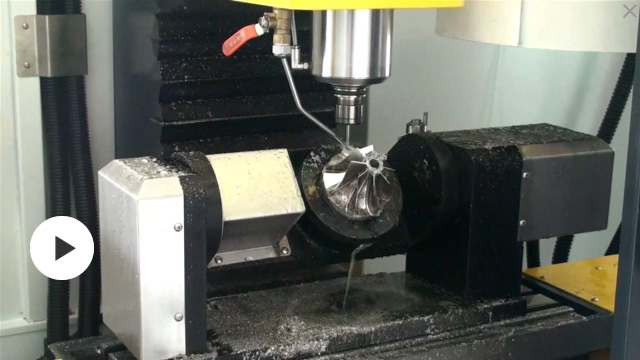

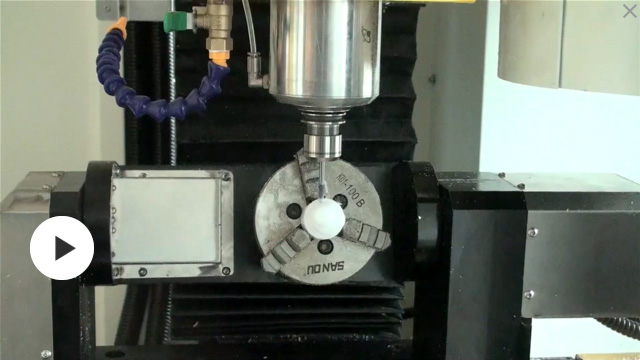

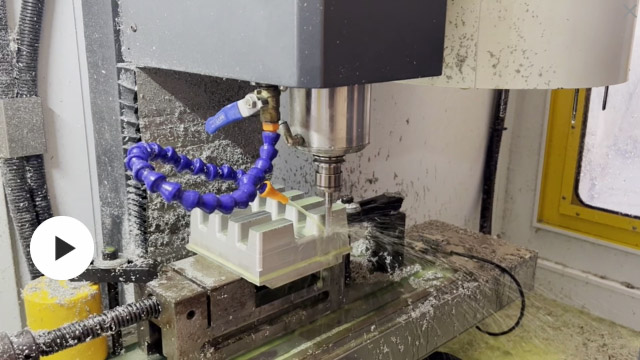

VMC300小型五轴加工中心视频
VMC300小型五轴加工中心视频

显著特点

1、使用220伏电压,占地小,耗电少,通过欧盟CE安全认证、采用高精度直线导轨、优质铸铁材料铸造、采用高精度研磨滚珠丝杆;搭载5轴5联动工业级数控系统;主要加工材料:钢、铁、铜、铝合金等;
2、高强度树脂砂铸件,功能加大,5轴联动,配置YORNEW M5五轴联动数控系统,支持RTCP刀尖跟随功能、适用国际通用程序,故障自动检测报警功能、断电记忆功能;
3、配置精密高速主轴单100-24000rpm,变频G指令控制主轴转速,主轴电机功率1.5Kw;
4、配置10工位快速换刀系统,最快换刀时间4S,使用气压0.6 Mpa,可极大提高复杂产品的加工效率及加工精度;
5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨,各轴施以预拉减少热变形,定位及重覆精度高;
6、XYZAC轴采用伺服电机,最快移动速度10000mm/min;
7、机器采用雷尼绍激光干涉仪精确检测,确保各轴精度背隙,保证定位精度;

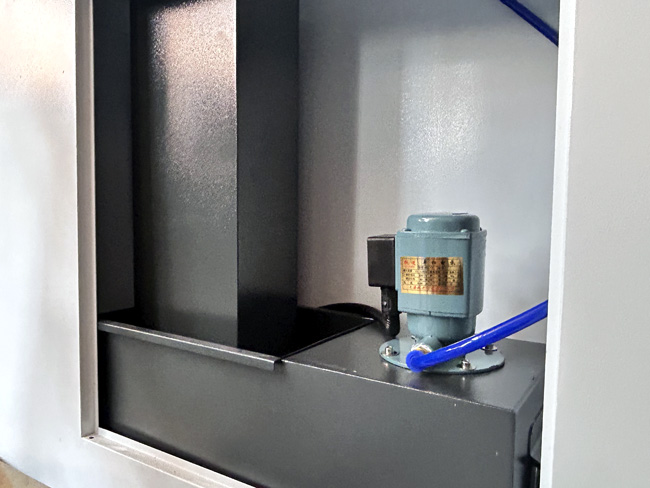

8、带工冷冷却系统,配有5轴电子手脉三档可调极大地方便操作和对刀,机器配置有自动间歇润滑系统;
9、配有移动脚轮和水平脚垫,方便设备的移动与定位;
适合行业:
■ 高校科研单位:首板、样品,小批量产品加工;
■ 创客创新实验室:加工作种创意产品的功能部件及外壳加工、首板加工,各种模型五轴加工;
■ 职业教育行: 五轴数控机床编程加工等培训;

Mini 5 Axis Milling Machiner
Mini 5 Axis Milling Machiner
Mini 5 Axis Milling Machiner
小型五轴加工中心
小型五轴加工中心


技术参数

主要性能特点

主要性能特点:通过欧盟CE安全认证、支持RTCP功能、采用高精度H级等磨直线导轨、铸铁床身、采用高精度研磨滚珠丝杆;搭载5轴5联动工业级数控系统;主要加工材料:钢、铁、铜、铝合金、PVC塑料、有机玻璃等;带移动脚 轮。

移动轴精度

重复定位精度:0.01mm
系统分辩率:0.001mm

XYZAC轴行程

横向(X轴行程):310mm
纵向(Y轴行程):180mm
垂直(Z轴行程):290mm
A轴行程:+30~-120°
C轴行程:360°

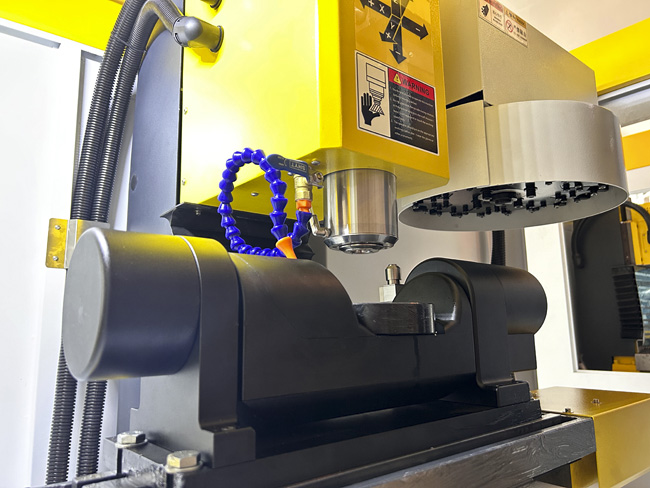

五轴转台

第4轴最大转速:60rpm/min

第5轴最大转速:40rpm/min

第4/5轴定位精度:±1°

第4/5轴重复定位精度:20"

第4轴行程:A轴:+30° ~ -120°

第5轴行程:C轴: ±360°

五轴转台直径:Φ120mm

工作台

570×170mm

导轨

H级等磨直线导轨

锥孔跳动精度

2um

最大钻孔直径

13mm

最大铣削直径

13mm

刀库

斗笠式10工位

轴联动性

5轴联动

XYZAC轴电机类型

XYZ轴伺服电机750W

AC轴伺服电机220W

数控系统

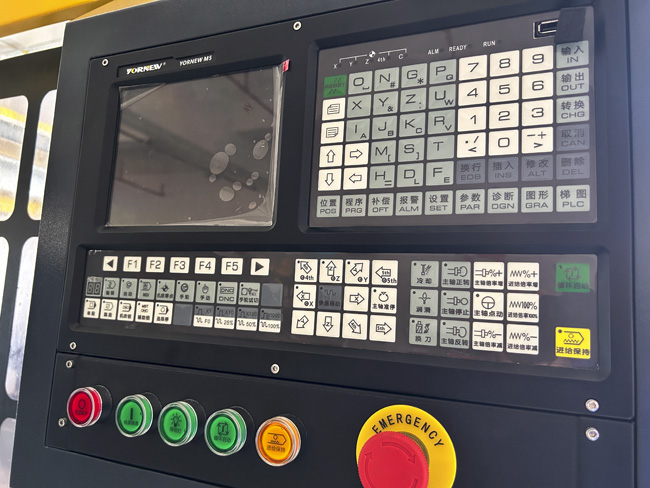

YORNEW M5五轴联动数控系统

RTCP刀尖跟随功能

支持

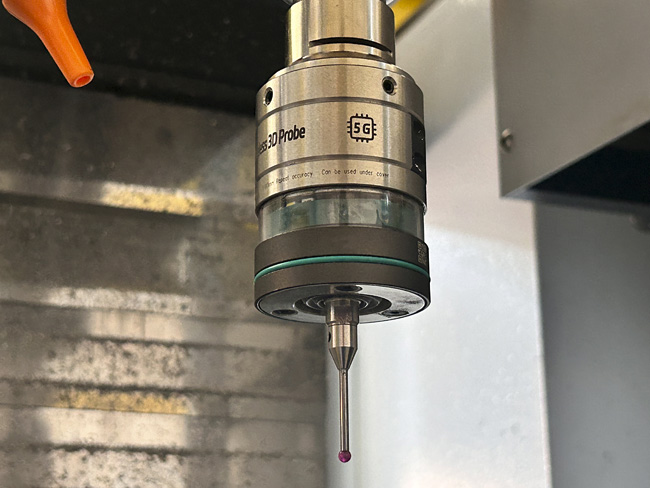

自动对刀功能

支持

最快移动速度

8000mm/min

最快切削进给

1-4000mm/min

主轴转速

100-24000 转/分钟

主轴锥度

ISO20

主轴电机功率

1.5 KW

整机功率

2.8kw

使用气压

0.6Mpa

工件冷却方式

水冷循环

润滑系统

自动润滑系统

使用电源

AC220V/50Hz

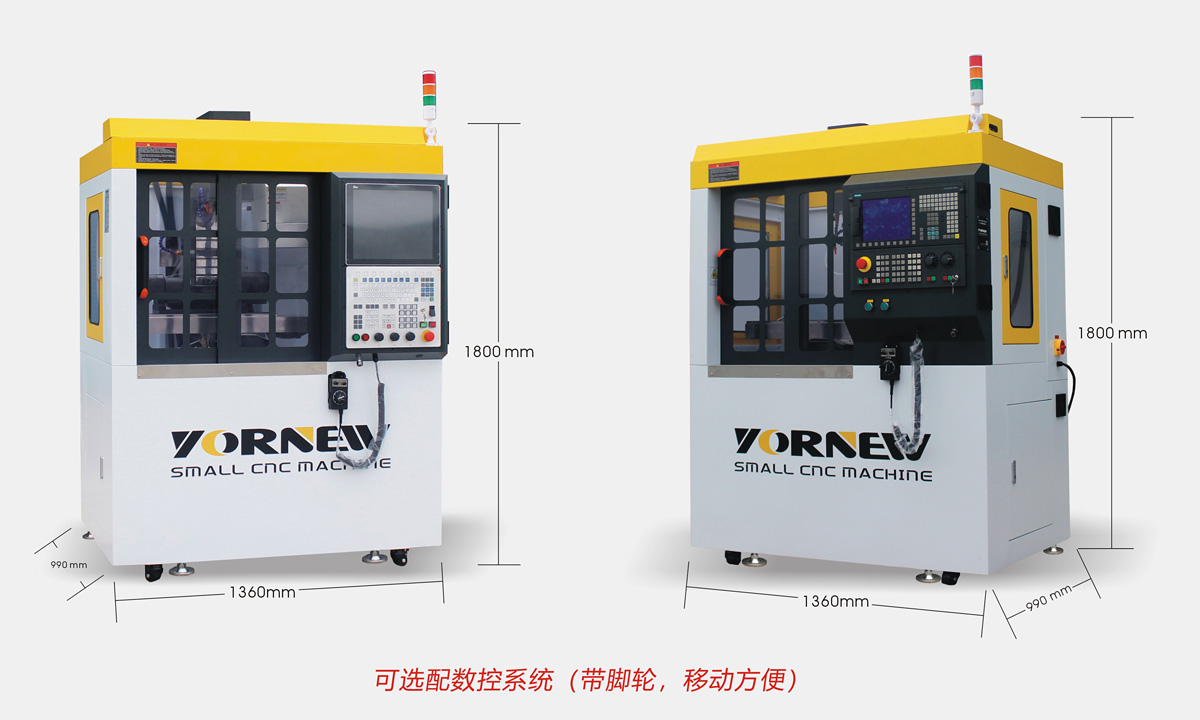

外形尺寸

1360×990×1800 mm

净重

650 kg

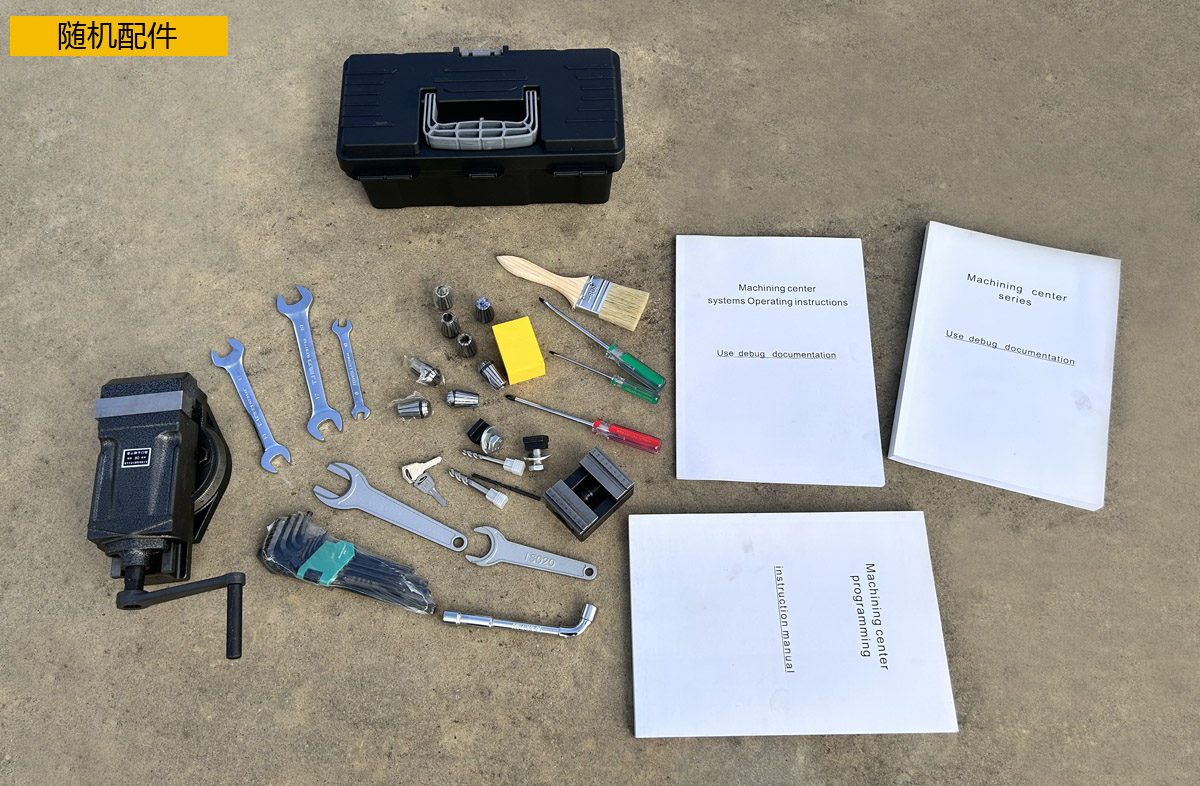

随机配件

自动对刀仪、主轴冷却系统、工件冷却系统、工件冷却系统、电子手轮、刀柄、刀柄拉钉、刀柄扳手、ER锁夹头、麻花钻头1把、铣刀2把、平口钳、五轴自定心虎钳、双头扳手、外六角螺栓、垫圈、T形螺母、脚轮4个,水平脚垫4个,数控系统说明书、数控系统电气接线说明书、硬件说明书
